引言
近些年来，随着全球气候、空气质量等环境问题的日益突出，以及经济发展向更可持续路径的转换，世界各国对建筑节能的关注程度正日益增加。中国政府也开始以更积极和强力的姿态介入绿色建筑领域，大力提倡绿色建筑的建设。
根据《江苏省绿色建筑行动实施方案》，从 2013 年起，全江苏省保障性住房、政府投资项目、省级示范区中的项目以及大型公共建筑四类新建项目，全面执行绿色建筑标准。2015 年，江苏全省城镇新建建筑将全面按一星级以上绿色建筑标准设计建造。2020 年，江苏省 50% 的城镇新建建筑按二星级以上绿色建筑标准设计建造。
在这样的大背景下， GB/T 50378—2014《绿色建筑评价标准》( 以下简称《绿建标准》)，空调系统应如何与绿色建筑设计标准相呼应，以提升绿色建筑的整体品质成为了建筑中的一个关注点。
南京市建筑设计研究院科研业务办公楼作为江苏省的三星级绿色建筑，其中的空调系统使用了大金变制冷剂流量多联空调系统，总容量达 972 匹（其中VRV 水源热泵系列 176 匹，风冷VRV X 系列 796 匹）。
工程概况
南京市建筑设计研究院创建于 1956 年，为国家综合甲级建筑设计院，承接过南部非洲会议中心——安哥拉那永堡宾馆工程设计、约旦的 Cybercity 园区规划设计项目等众多知名项目。项目总建筑面积 32 680 m2，共 6 层楼，为江苏省三星级绿色建筑。

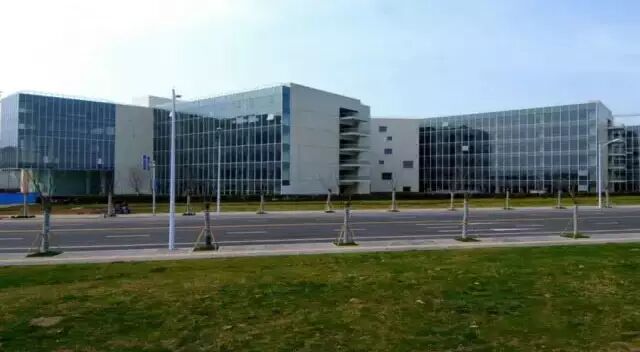

图1 南京市建筑设计研究院外
项目设计
如何将VRV 多联空调系统与绿色建筑相结合是这次南京市建筑设计院选择空调系统时最为关注的内容。为了能更有效地利用VRV 多联空调系统灵活使用、高效节能的优势，在此次项目中，大金将VRV 水源热泵系列与风冷VRV X 系列结合使用。其中，大金VRV 水源热泵系列的冷热源均采用地热源，实现可再生能源的利用。
空调系统总体配置（详见表 1）

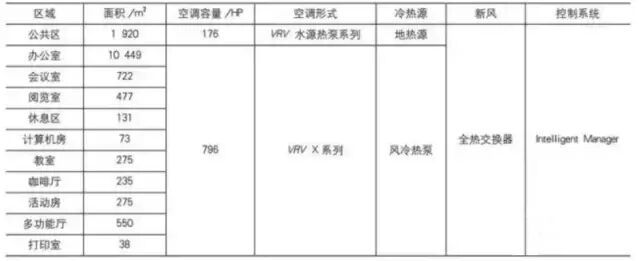

表1 空调设备配置表
该项目的设计冷负荷为 2 758 kW，热负荷为 1 686 kW。大楼主要空调系统分为以下 4 部分 ：
1）公共区域采用大金VRV 水源热泵系列多联机，共计176 匹。主机集中摆放于地下室机房，冷热源采用地热源，屋面设置热平衡用冷却塔。工程地下埋管换热器采用桩基换热器形式，每 3 个桩基换热器串联成 1 个独立换热器单元。经试验，每个换热器单元设计工况去热能力为 2.2 kW，释热能力为 2.75 kW。
2）办公区域采用风冷VRV X 系列空调系统，共计 796 HP 大金风冷系列多联机。室外机集中摆放于大楼楼顶。
3）本项目的新风设备采用全热交换器，以保证大楼的空气质量，提高楼内办公人员的舒适性。
4）本项目的控制产品采用大金的 Intelligent Manager智能化管理系统（简称 I- Manager），设备管理人员可以在控制室内对整个建筑中各区域的空调进行监视和操作，进行统一管理。不但轻松满足了大楼智能化控制需求，更能实现空调节能使用的“绿色”需求。

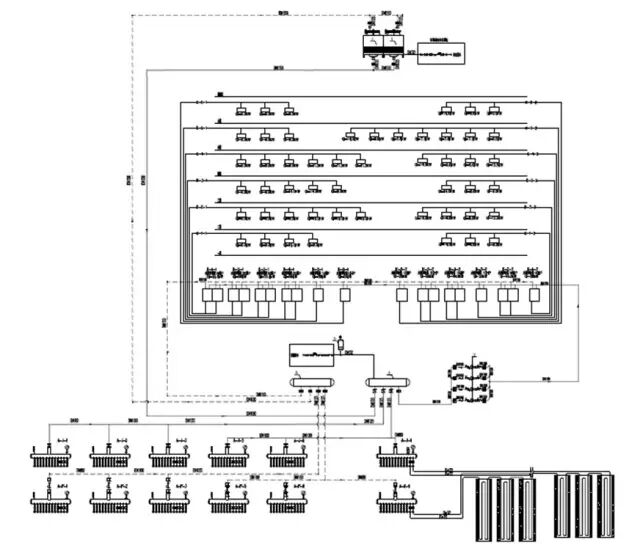

图2 大金VRV 水源热泵系统示意图
多联机系统在绿色建筑中的应用优势点
1）VRV 水源热泵系列的冷热源采用可再生能源——地热源，更节能
根据《绿建标准》中“节能与能源利用”的相关标准，要求“ 5.2.16 根据当地气候和自然资源条件，合理利用可再生能源”。本项目中，冷热源采用地热源代替传统“锅炉”、“冷却塔”，利用地下浅层资源，在土壤中吸收（排放）热量的水源热泵机组。比传统空调系统运行更高效、更节能。
同时，《绿建标准》根据有关可再生能源的细则“5.2.16可再生能源利用评分规则，由可再生能源提供的空调用冷量和热量比例Rch, 20％≤Rch＜ 30％”的要求，考虑到公共区域无加班要求，负荷稳定，开启关闭时间固定，因此该区域的空调系统单独采用VRV 水源热泵系列进行对应，该区域可做到“同开同关”的控制需求，更加节能、绿色，同时也给地热源的恢复创造了良好的条件。

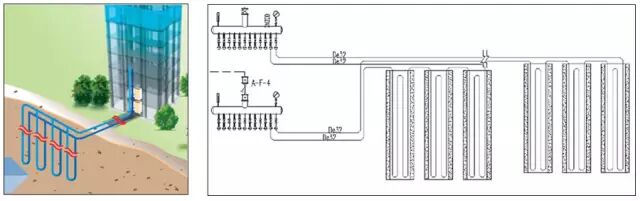

图3 地热源示意图
2）根据功能、朝向需求划分空调系统，灵活应对部分负荷时的节能要求
根据《绿建标准》中“节能与能源利用”的相关标准，要求“5.2.8 采取措施降低部分负荷、部分空间使用下的供暖、通风与空调能耗”。本项目在空调系统设计时，根据房间功能、朝向不同，分别设置独立空调系统，对各系统进行分区控制。如公共区域与办公区域系统独立，朝西办公区与朝东办公区分别设立独立空调系统 ( 见图 4)。

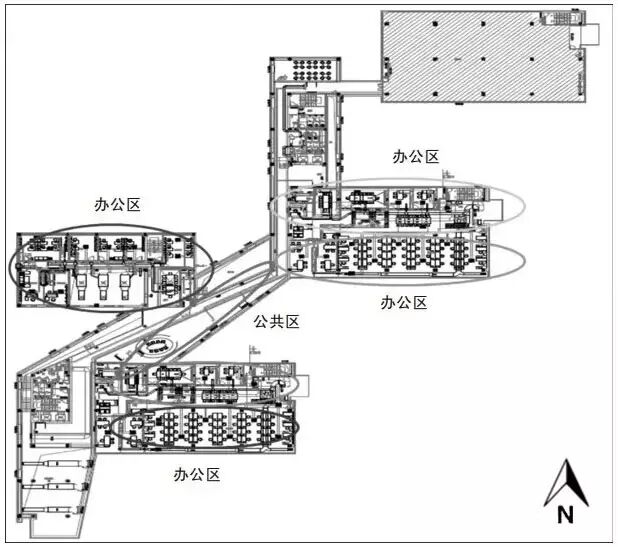

图4 大楼空调系统划分
3）单独、自由的控制体验
根据《绿建标准》中“室内环境质量”的相关标准，要求“8.2.9 供暖空调系统末端现场可独立控制”。在VRV 空调系统中，空调划分的每个系统，包括每个系统的每台室内机，都可做到温度与开关的独立调节，达到供暖、空调末端装置可独立启停的主要供暖房间数量比例为 100％。与此同时，本项目在控制系统上配合大金 Intelligent Manager 智能控制系统，更可实现定时开关、温度限制等控制功能，可根据不同的节能要求进行不同的设置，在系统节能的前提下，为行为节能创造了更大的空间。
4）合理的室外机摆放与制冷剂走管
DGJ32/J96—2010《江苏省公共建筑节能设计标准》中规定“4.3.10 系统冷媒管配管长度不宜过长，且必须按室内、外机高度差和管长计算夏季供冷量修正参数。甲类建筑该系数不应小于 0.85，乙类建筑该系数不应小于 0.8。”南京市院属于甲类建筑，不应小于 0.85。大金VRV X 系列多联机在管长方面可以从容应对相关规定。以 12 匹室外机为例，修正系数为 0.85 时，适用管长高达 165 m。在本项目的设计中，结合大金机器的管长优势，室外机分别就近摆放于大楼楼顶和 5 楼群楼楼顶，单系统最长单管长实际约 75.8 m，远小于165 m 的要求。不但满足了设计标准，更通过设计力求达到最合理的管长，也充分体现在大金管长条件下带来的性能优势。
5）新风系统 ( 全热交换器 ) 与二氧化碳浓度探测联动
根据《绿建标准》中“节能与能源利用”的相关标准，要求“5.2.13 排风能量回收系统设计合理并运行可靠”。本项目中新风系统采用全热交换器，全热交换器可回收排风热能并用于重新送风，通过高效换热，达到在引入室外新风的同时，降低空调负荷，实现节能的目的。同时，取新风处位于当层楼阳台，无阳光直射，且周围空气环境佳，保证了引入新风的品质。
《绿建标准》中同样有相关条文对“室内空气质量”进行评判。其中规定“8.2.12 对室内的二氧化碳浓度进行数据采集、分析、并与通风系统联动”可得相应分值。本项目中的全热交换器装有与二氧化碳的联动功能。通过感应室内二氧化碳浓度的高低，控制全热交换器实现 ON/OFF 调节。在节能的同时满足了相关指标条文。
总结
2013 年 1 月 1 日，国务院办公厅以国办发［2013］1号转发国家发展和改革委员会、住房和城乡建设部制订的《绿色建筑行动方案》。其中规定，城镇新建建筑严格落实强制性节能标准，“十二五”期间，计划完成绿色建筑 10 亿m2。由此可见，绿色节能建筑必将成为未来建筑的话题点之一。人们对可持续性发展、绿色生态环境的关注将越来越重视。
在绿色节能建筑中，空调系统是绿色建筑标准中不可或缺的一部分。如何让空调系统作到真正的节能，将多联机系统的节能优势点运用于绿色节能建筑中，与绿色节能相结合，相信会是将来绿色建筑中一个不可回避的话题。
